Будівництво двоповерхового приватного будинку або облаштування житлової мансарди неминуче ставить перед власником одне з найскладніших інженерних завдань — проектування та монтаж міжповерхових сходів. Сходи — це не просто функціональний елемент для переміщення між рівнями, це центральна артерія вашого дому, яка несе колосальні динамічні навантаження щодня. Дерев’яні конструкції, якими б красивими вони не були, з часом неминуче розсихаються і починають дратівливо скрипіти під кожним кроком. Монолітні залізобетонні сходи надзвичайно надійні, але вони вимагають потужного фундаменту, “мокрих” брудних робіт і забирають занадто багато корисного простору. Саме тому сучасні забудовники та досвідчені виконроби все частіше обирають золоту середину — сходи на металевому каркасі. Такий каркас можна обшити будь-яким матеріалом: від преміального дуба до сучасного скла, він не скрипить і виглядає дуже легко. Але успіх цього проекту на 100% залежить від правильного вибору несучого профілю. І якщо ви шукаєте ідеальну основу для своїх сходів, експерти будівельного центру Park Plus гарантують: кращого матеріалу, ніж гарячекатаний швелер номер 14, для стандартного будинку просто не існує.
У цій розгорнутій статті ми зануримося у фізику металоконструкцій, розберемо, чому популярна профільна труба програє швелеру, навчимося розраховувати ідеальні габарити сходинок за формулами ергономіки та пройдемо весь шлях від закупівлі металу до правильного накладання зварювальних швів.
Розділ 1. Анатомія сходів: що таке косоур і чому він такий важливий?
Перш ніж їхати на металобазу і вивчати прайс-листи, потрібно чітко розібратися в термінології. Металевий каркас сходів може бути реалізований у двох базових варіантах: на тятивах або на косоурах.
- Тятива — це похила балка, до якої сходинки кріпляться збоку (вставляються в неї або приварюються до внутрішньої площини). Візуально така конструкція виглядає більш закритою та масивною.
- Косоур — це похила несуча балка, на яку сходинки спираються зверху. Це найпопулярніший, надійний та естетично привабливий вид каркаса. Сходи можуть мати один центральний косоур (монокосоур — виглядає дуже сучасно, але вимагає надзвичайно товстого металу) або два класичні паралельні косоури по краях маршу.
Саме косоур приймає на себе всю вагу людей, які піднімаються чи спускаються, а також вагу самих дерев’яних сходинок, підсвічування та перил. Коли людина йде по сходах, виникає не просто статичне навантаження (мертва вага), а динамічне (ударне). Кожен крок — це мікроудар. Якщо косоур зроблений з тонкого або неправильно підібраного металу, він почне діяти як пружина. В результаті сходи будуть вібрувати, “грати” під ногами, а по всьому будинку розноситиметься неприємний гул. Щоб цього уникнути, косоур повинен мати абсолютну просторову жорсткість.
Розділ 2. Профільна труба проти Швелера: битва за жорсткість
Дуже часто на форумах саморобних майстрів можна зустріти поради: “Навіщо тобі той важкий швелер? Купи профільну трубу 100х50 або 80х40 міліметрів, звари з неї каркас, і буде тобі щастя. Вона ж легша і дешевша!”.
Це дуже небезпечна помилка, яка призводить до створення хитких, “батутних” сходів. Давайте звернемося до опору матеріалів і порівняємо фізичні властивості цих двох профілів.
1. Товщина стінки (Критичний фактор) Більшість профільних труб, які продаються на звичайних металобазах для побутових потреб, мають товщину стінки 2 мм або 3 мм (рідше 4 мм). Гарячекатаний швелер номер 14 має товщину основної стінки 4.9 мм, а товщину його полиць — цілих 8.1 мм! У місцях, де полиця переходить у стінку, є спеціальне радіусне потовщення, яке працює як додаткове ребро жорсткості. Тонка стінка профільної труби під час тривалих динамічних навантажень схильна до втоми металу. Крім того, до стінки 2-3 мм дуже складно надійно приварити “кобилки” (куточки, на які лягають сходинки) так, щоб не пропалити метал наскрізь і забезпечити глибокий провар шва.
2. Геометрія та момент інерції Профільна труба — це замкнутий контур. Вона добре працює на кручення, але на чистий вигин при довгих прольотах (а довжина сходового маршу часто сягає 3-4 метрів) вона відчутно пружинить. Швелер — це П-подібний профіль. Якщо його встановити правильно (поставити “на ребро”), його висока стінка (140 мм для 14-го розміру) і масивні полиці створюють гігантський момент опору згинанню. Він працює як монолітна рейка, повністю гасячи будь-які коливання.
3. Зручність монтажу дерев’яних елементів Швелер має ідеально плоску широку спинку та полиці. До нього дуже легко приварювати додаткові елементи (куточки), а також кріпити дерев’яні сходинки або обшивку за допомогою гвинтів чи саморізів по металу, не боячись, що тонкий метал прорветься під навантаженням різьби.
Розділ 3. Магія 14-го розміру: чому саме він став стандартом?
Якщо ми визначилися, що швелер — це ідеальний вибір, виникає наступне логічне запитання: який саме розмір обрати? У номенклатурі прокату є безліч варіантів: 8, 10, 12, 14, 16, 20…
Чому не 10-й або 12-й швелер? Запит “швелер 10” або “швелер 12” дуже популярний серед тих, хто хоче зекономити. Вони легші (відповідно, дешевші за метр) і з ними простіше працювати фізично. Однак для сходового прольоту довжиною понад 2.5 метри їхньої жорсткості недостатньо. Сходи з 10-го швелера не обваляться, ні, вони витримають вашу вагу. Але вони будуть “живими”. Коли ви будете швидко спускатися, ви відчуєте неприємну пружинисту вібрацію. Для комфортного будинку преміум-класу це неприпустимо.
Чому не 16-й або 20-й швелер? Це інша крайність. Швелер 16 і більше — це промислові масштаби. Метр 16-го швелера важить понад 14 кілограмів. Дві балки по 4 метри — це вже більше 110 кг тільки основи, не рахуючи “кобилок”, сходинок і перил. Працювати з такою вагою в обмеженому просторі будинку без спеціальних талей або підйомників дуже небезпечно і важко. Крім того, такий масивний профіль складно акуратно сховати під дерев’яну обшивку, він робитиме конструкцію візуально громіздкою.
Швелер 14: Ідеальний баланс Згідно з інженерними розрахунками для приватних будинків, швелер 14 — це абсолютна золота середина.
- Характеристики: Його висота становить 140 мм, ширина полиці — 58 мм, вага одного погонного метра — 12.3 кг.
- Жорсткість: Його момент інерції достатній для того, щоб перекрити стандартний сходовий проліт довжиною від 3 до 4.5 метрів без жодної проміжної опори і при цьому забезпечити 100% монолітність — сходи не здригнуться навіть якщо по них будуть стрибати двоє дорослих чоловіків.
- Габарити: Його висота (14 см) ідеально вписується в стандартну товщину міжповерхового перекриття, що дозволяє красиво і непомітно змонтувати вузол примикання верхньої сходинки до підлоги другого поверху.
Розділ 4. Гарячекатаний чи гнутий? Фатальна помилка при закупівлі
Коли ви будете переглядати прайс-листи або телефонувати на металобазу із запитом “швелер купити”, вас обов’язково повинні запитати: вам потрібен гарячекатаний чи гнутий? Для новачка це просто слова, але помилка в цьому виборі може коштувати дуже дорого.
Гнутий швелер виготовляється з плоского сталевого листа (штрипса) шляхом згинання його країв на спеціальних профілезгинальних станах у холодному стані. Його легко впізнати за характерними заокругленими зовнішніми кутами та однаковою товщиною металу по всьому перерізу (стінка і полиці мають однакову товщину, наприклад, 3 або 4 мм). Він легкий, рівний і чудово підходить для створення каркасів ангарів, воріт або теплиць. АЛЕ: Використовувати гнутий швелер для косоурів сходів КАТЕГОРИЧНО заборонено! Під впливом динамічних навантажень (ваги людей) гнутий профіль має тенденцію до “розгинання”. Полиці починають розходитися, і балка втрачає свою жорсткість.
Гарячекатаний швелер виготовляється на металургійному комбінаті з розпеченої сталевої заготовки, яка проходить через масивні валки. Він має чіткі, гострі зовнішні кути (кут 90 градусів). Його полиці товщі за центральну стінку і мають внутрішній ухил (або паралельні грані). Тільки гарячекатаний швелер 14 (виготовлений за ДСТУ 3436-96) здатний витримувати колосальні навантаження на злам і кручення. Саме його ви повинні шукати і купувати для свого каркаса.
Розділ 5. Ергономіка та розрахунки: як спроектувати ідеальні сходи
Купити правильний метал — це половина успіху. Інша половина — це правильний розрахунок геометрії маршу. Сходи повинні бути не лише міцними, але й безпечними та зручними для всіх членів родини, від дітей до літніх людей.
Існує класична формула французького архітектора Франсуа Блонделя, яка вже кілька століть є стандартом у проектуванні сходів (так звана формула кроку): 2 * H + S = від 60 до 64 см Де:
- H — висота сходинки (підсходинки).
- S — глибина сходинки (проступ).
Оптимальні параметри для приватного будинку:
- Висота сходинки (H): Ідеальним показником вважається висота від 15 до 17 см. Якщо зробити сходинки вищими за 19 см, по них буде дуже важко підніматися літнім людям.
- Глибина сходинки (S): Нога дорослої людини повинна комфортно поміщатися на сходинці. Оптимальна глибина — від 27 до 30 см.
- Кут нахилу: Найкомфортніший кут нахилу сходового маршу становить від 30 до 37 градусів. Якщо кут перевищує 45 градусів, спускатися такими сходами безпечно можна буде лише спиною вперед (як по приставній драбині).
Практичний приклад розрахунку: Припустимо, висота від чистової підлоги першого поверху до чистової підлоги другого поверху становить рівно 300 см. Якщо ми візьмемо ідеальну висоту сходинки 15 см, то нам знадобиться: 300 / 15 = 20 сходинок. Перевіримо за формулою Блонделя ідеальну глибину: 2 * 15 + S = 62 30 + S = 62 S = 32 см. (Це дуже комфортна, широка сходинка). Знаючи кількість сходинок та їхню глибину, ми можемо вирахувати загальну довжину сходового маршу (проекцію на підлогу) і за допомогою теореми Піфагора дізнатися точну довжину металевого швелера, який нам потрібно купити для одного косоура.
Розділ 6. Зварювальні роботи: як зварити косоур, щоб його не “повело”
Збірка металевого каркаса сходів — це процес, який вимагає високої точності та розуміння поведінки металу при нагріванні.

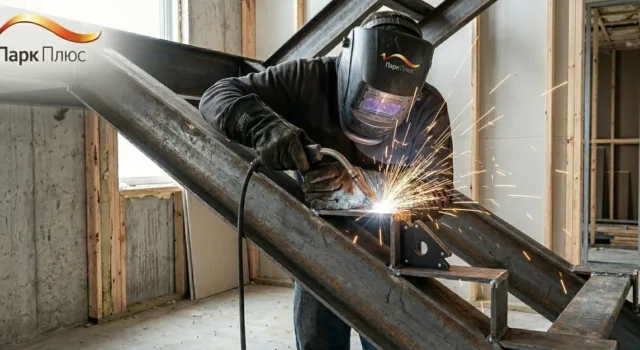

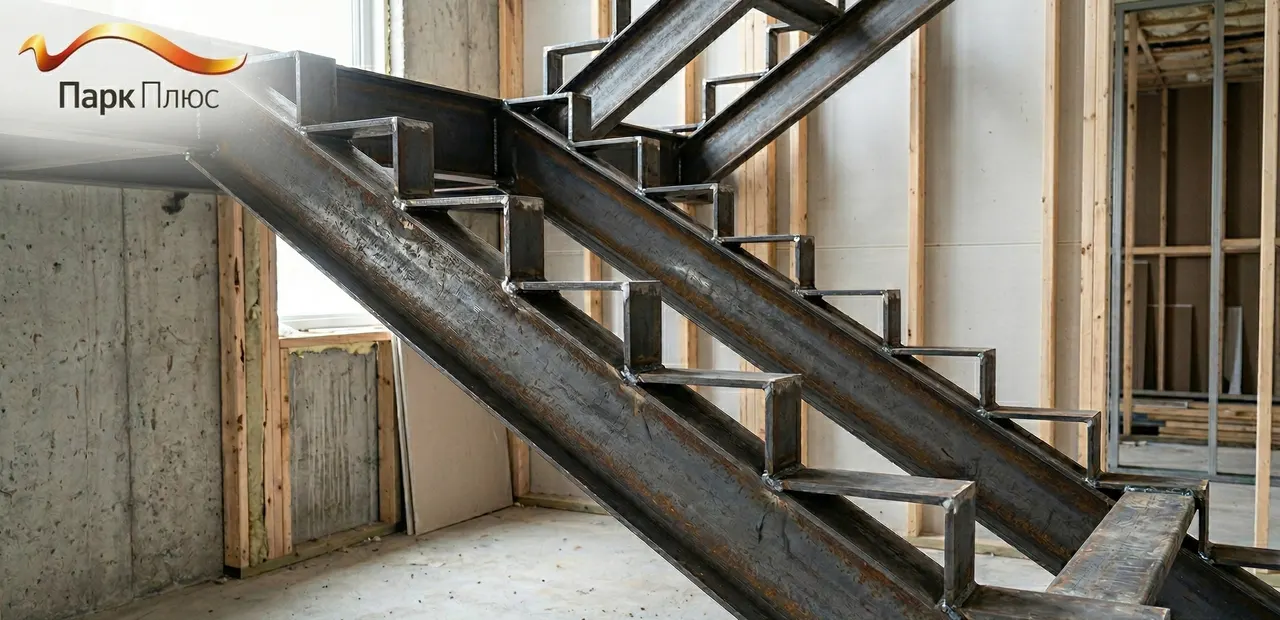

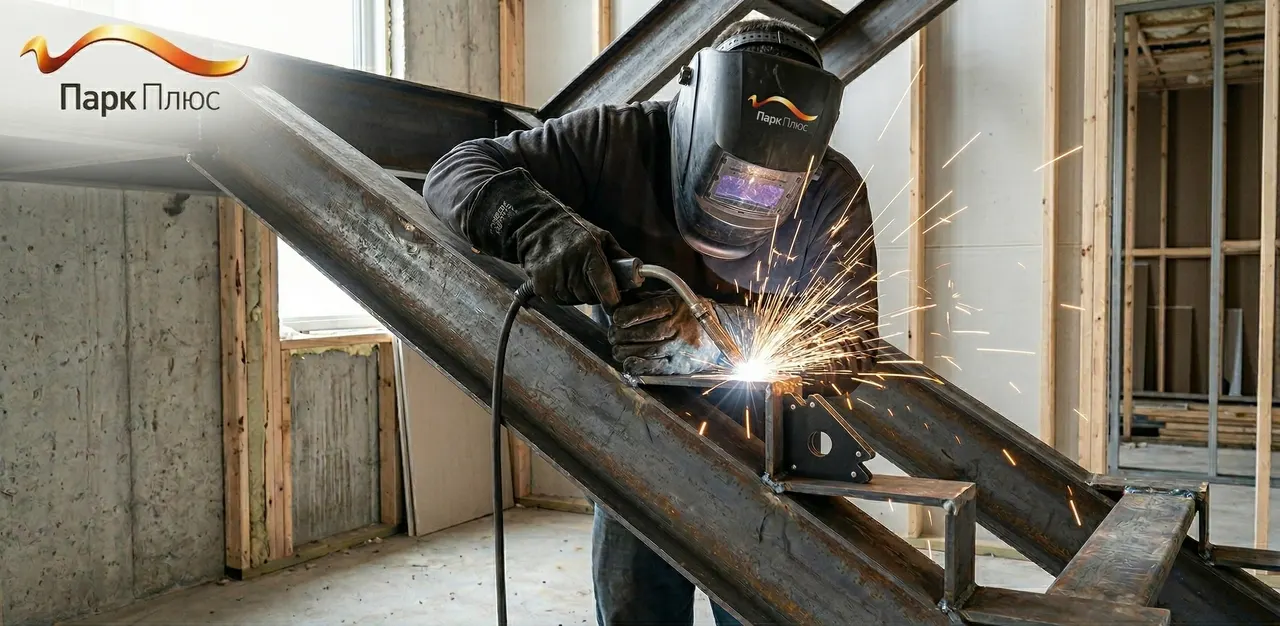

Основна конструкція складається з двох похилих швелерів (косоурів), до яких приварюються так звані “кобилки” — Г-подібні опорні елементи, на які згодом лягатимуть дерев’яні сходинки. “Кобилки” найчастіше виготовляють із сталевого кутника розміром 50х50 мм або 40х40 мм з товщиною стінки не менше 4 мм.
Топ-5 правил професійного зварювальника сходів:
- Дзеркальна точність: Два косоури повинні бути абсолютно ідентичними. Майстри часто складають два швелери разом (струбцинами) і роблять розмітку під сходинки одночасно на обох балках. Відхилення навіть у 2-3 мм призведе до того, що дерев’яна сходинка буде хитатися або лежати криво.
- Ніяких суцільних швів відразу! Найголовніша помилка новачків — спроба відразу обварити “кобилку” суцільним швом. Від сильного локального нагрівання масивний швелер почне вигинатися дугою (цей ефект називається температурною деформацією або “повідкою”). Спочатку всі елементи кріпляться виключно на короткі прихватки (по 1-2 см). Тільки після повної збірки та перевірки геометрії рівнем усього маршу можна приступати до фінального обварювання.
- Правило шахового порядку: Фінальне зварювання виконується “в розбіг”. Проварили один шов на лівому косоурі внизу, перейшли на правий косоур наверх. Це дозволяє металу рівномірно розподіляти температурну напругу і не вигинати конструкцію.
- Спирання та анкерування: Нижня частина косоурів повинна надійно спиратися на бетонну основу (плиту або стяжку) через приварену опорну пластину (товщиною 6-8 мм) за допомогою анкерних болтів. Верхня частина кріпиться до міжповерхового перекриття. Категорично не можна спирати важкі металеві сходи на дерев’яні балки без додаткового посилення вузла!
- Акустична ізоляція (Секрет тихих сходів): Метал чудово проводить звук. Щоб ваші сходи не гули, як дзвін, перед укладанням дерев’яних сходинок на металеві кутники ОБОВ’ЯЗКОВО потрібно прокласти демпферну стрічку. Це може бути смуга зі спіненого поліетилену, гуми або навіть автомобільної віброізоляції. Вона погасить ударний шум і сходи стануть абсолютно безшумними.
Висновок: надійність, яка коштує своїх грошей
Виготовлення сходів на другий поверх своїми руками — це амбітний проект, який дозволить вам заощадити десятки тисяч гривень на послугах спеціалізованих компаній. Але ця економія має бути розумною. Метал пробачає багато чого, але він не пробачає неправильних розрахунків навантаження. Обираючи гарячекатаний швелер номер 14 як основу для косоурів, ви закладаєте у свій дім запас міцності на століття. Ваші сходи будуть монолітними, тихими і безпечними.
